(BI Specialist) 경영정보시각화 디자인 - 시각화요소 디자인

본 포스팅은 현직자 기준에서 작성되었으며,
상공회의소에서 공식 발간한 "경영정보시각화능력 필기 수험 가이드북"의 요약본 입니다.



차트디자인

수량 시각화

- 양의 많고 적음을 표현

- 범주별 수량 비교, X축에 시간을 표현하면 추이도 표현 가능함



비율 시각화

- 모자이크차트, 트리맵 : 음수값을 표현하기 어려우며, 이웃하지 않는 사각형 사이의 비교 어려움

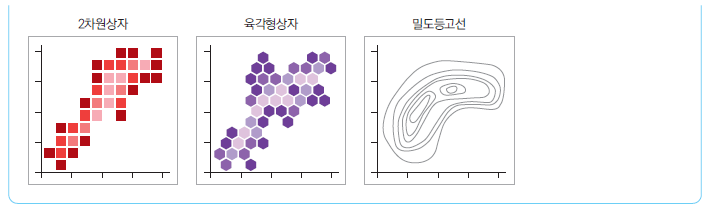

분포 시각화

- 박스플롯 : 최솟값, 1사분위, 2사분위(중앙), 3사분위, 최댓값 표현, 아웃라이어 발견 쉬움



관계 시각화

- 상관관계를 표현

- 산점도 : 피어슨 상관관계 예시 자체가 산점도임

- 버블차트 : 쉽고 대량의 데이터를 좁은 공간에 표시 가능, 삼각형이나 사각형으로도 사용 가능



공간 시각화

- 지리정보를 지도로 표현하기 때문에 데이터에 위도, 경도 정보가 표함

- 카토그램 : 왜곡



시간 시각화

- 시간에 흐름에 따른 비교



불확실성 시각화

- 오차 표현에 대한 개념



기타 시각화

- 생키 차트 : 흐름을 표현, 너비로 측정값을 표현

- 범프(혹) 차트 : 순위파악, 추이파악

- 덴드로그램 : 군집화의 결과로 생성되는 그래프, 유사성 수준을 표현

- 폭포수 차트 : 세그먼트별 기여도를 쉽게 판단 가능함

- 간트 차트 :  프로젝트 관리 차트

- 결합형 차트 : 두 종류 차트의 결합

셍키 차트 / 범프 차트 / 덴드로그램

폭포수 차트 / 간트 차트 / 결합형 차트



테이블 디자인

1. 테이블

- 행 : 레코드, 튜플

- 열 : 속성, 필드, 변수



2. 캘린더차트

- 달력 생각하면 됨
